dessous vous pouvez voir une petite antenne omnidirectionelles tres simple à
réaliseréje
n'est rien inventer je l'est trouver sur un site et d'apres les test elle en
a bleufer plus d'un par
ces performanceavigation
|
|
|
|
|
|

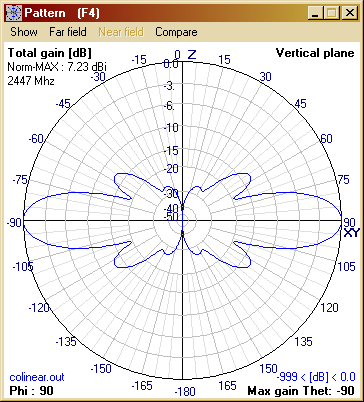

Comme l'indique le titre, il s'agit donc d'antennes colinéaire... J'en ai réalisé deux. La première est constituée de 6 demi-ondes (gain ~7dBi) et la seconde de 18 demi-ondes (~12dBi). On trouve beaucoup de réalisations du même genre (basée sur l'utilisation de coax rigide), mais celle-ci est un peu particulière dans la mesure où le coax, je me le suis fabriqué! Il est constitué d'un tube de laiton de 4mm (intérieur 3), d'un fil de laiton de 1mm (il m'aurait fallu du fil de 1,3mm pour obtenir 50 ohms) et il est isolé à l'air. Cela lui donne une impédance théorique de ~60 ohms mais je ne crois pas que cela ai une très grande influence sur le résultat final (c'est une ligne de transmission d'une demi-onde). De plus l'utilisation de coax isolé à l'air engendre moins de perte que l'utilisation de RG58 par exemple Venons-en aux détails de fabrication: Vous aurez remarqué l'excroissance à la base. Il s'agit en fait d'un coax quart d'onde ouvert à un bout. Il a, de ce fait, une impédance infinie et à pour but de permetre l'utilisation du bout du coax d'alimentation comme 1er moitié de la 1er demi-onde. Il est constitué d'un bout de tube de laiton de 10mm extérieur (9 intérieur) et fait très exactement 30,6mm de profondeur intérieure. L'espace de Coax "libre" au dessus est aussi de 30,6mm. Ce tube est soudé sur un écrou de laiton M6 dans lequel j'ai taillé un épaulement pour le centrer correctement (tenir compte de sa profondeur pour couper le tube de 10mm!). Le tout est monté avec un contre-écrou sur un bout de tige filtée M6 percée au diamètre de 4mm et soudé sur le tube de laiton. Un tel montage permet d'en d'ajuster la position pour régler correctement l'antenne. Il
a aussi l'avantage qu'il n'y a qu'une seule soudure par pièce différente et donc
de ne pas en dessouder une en soudant l'autre.... Prenez donc le temps de la démonter avant de souder le tube dessus car sinon, l'isolant qui maintient le contact central serait déterioré par la chaleur... Pour ce faire il suffit de
pousser dessus avec une tige de 3mm par l'intérieur. Remarquez que la version 18 demi-ondes est renforcée d'un tige de fibre de verre de 3mm (fixée avec des "colson"). Ce n'est pas asser pour la rendre solide, mais cela diminue fortement les problèmes de manipulations.
Nombre de montages que l'on trouve ailleurs ont un bout assemblé différemment.
Je n'en ai pas compris l'utilité et, expérience faite, cela marcherait plutôt
moins bien (perte de 3 ou 4 dB)...

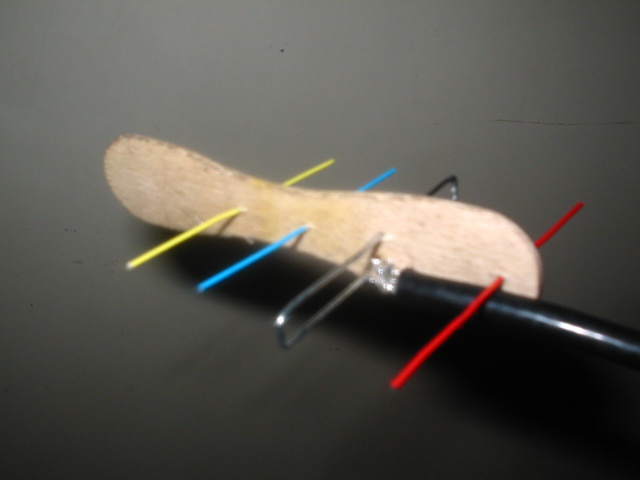

Antenne "Frisko"Une antennes avec des matériaux que tout le monde a chez soi. Un bâton de frisko et 4 attaches "trombone"...
Le résultat est plus petit (6X6X~1,5cm), plus efficace et plus facile à fabriquer qu'une antenne "Ricoré". Il s'agit en fait d'une antenne yagi à 4 éléments réalisée en redressant les trombones. Le brin rayonnant est un dipôle replié pour obtenir une impédance à peu près correcte. On peut obtenir un gain fort honorable de ~9dBi! Le trombone du brin rayonnant est nu (non recouvert) et doit faire au minimum 110mm déplié. Les petits modèles sont trop courts... Les trous dans le bâton sont faits en poussant les trombones à travers, tout simplement. Trempé le bâton de frisko dans l'eau pour le ramollir et éviter qu'il n'éclate. Pour pousser les brins bien d'équerre, mettre le bâton à plat sur un bord de table. La connexion se fait directement sur le câble coax d'alimentation ( utilisé du RG58 (thin Ethernet)),libre à vous d'y mettre la fiche de votre choix. L'ouverture où vient se souder le câble est centrée, c'est le bâton qui est un peu décentré sur tous les brins! Les dimensions: Le brin réflecteur de 58mm est à 20mm du brin rayonant Le brin rayonnant fait 53,5mm de large (hors tout) et les 2 fils sont écartés de 4mm. Le 1er brin directeur de 52mm est a 15mm du brin rayonant. Le 2eme brin directeur de 51.5mm est à 15mm du précédent.
Antenne Discone
Cone réalisé en tôle de laiton de 0,25mm d'épaisseur (magasin de modélisme). Il fait à la base 80mm et a une hauteur de 72mm. Il est directement soudé au bout du coax rigide qui sert aussi de support. Le disque fait 72mm de diamètre et est soudé de façon à laisser 2 mm de libre avec le bout du tube du coax.

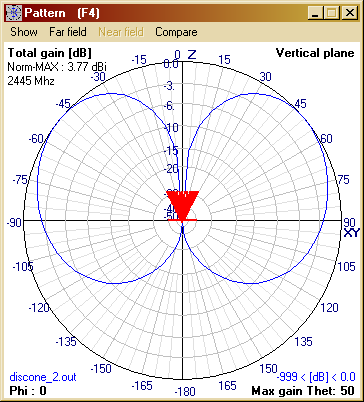

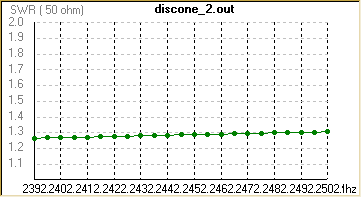

L'aspect décalé du diagramme de rayonement laisse supposer une bonne efficacité quand elle est doit couvrir toute une maison et quelle est placée dans un grenier par exemple. La pratique confirme. Pour la zone "d'ombre" dans l'axe du cone, les réflexions dans la maison compensent assez bien. Ce genre d'antenne est réputée pour sa très grande largeur de bande. Le diagramme de taux d'onde stationnaire vous montre clairement que c'est justifié.
Omni quart d'ondes

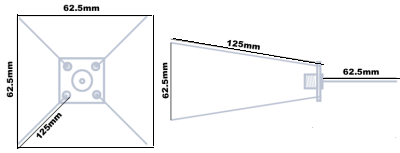

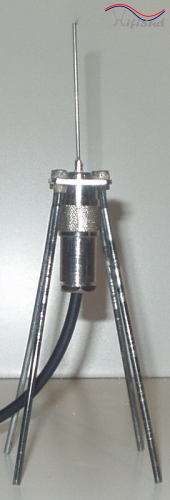

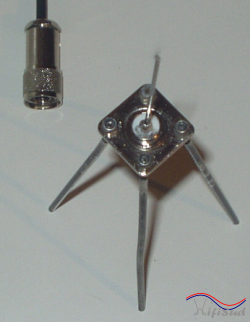

Vue d'ensemble L'antenne omnidirectionnelle a été construite en utilisant un connecteur de support de châssis de type N- avec de courtes longueurs de fil de clôture raide soudé dans chaque trou des coins du support de chassis . L'élément conducteurt (le fil soudé dans le centre du conducteur) était d' un quart de longueur d'ondes comme était chaque fils des coins du chassis N (quatre fils soudé autour du corps du connecteur). Chaque fil de cloture a été alors replié à 30 degrés de l'horizontal pour essayer de correspondre à l'impedance à 50 Ohm.
CONSTRUCTION Le corps d'antenne : un connecteur de type N- monter sur chassisLe fil : on peut utiliser du fil de cable de conduit electrique , mais dans ce cas nous avons utiliser du fil de clôture imperméabilisation Jusqu'ici cette antenne n'a pas semblé avoir besoin de l'imperméabilisation. L'élément conducteur est enveloppé avec le plastique extérieur du fil de cloture vous aussi utiliser l'isolant des fil electrique 220 v sa fera tres bien l'affaire bien que je doute que se soit nescessaireMontage relier le conecteur N à du cable coaxial RJ -213 sur une longueur de 10 et ensuite relier du cable 50 homs de type rj 58 , vous pouvez tous aussi bien relier directement l'embase de l'antenne sur du cable rj 58 , les 10 CM de RJ 213 permette une rigiditer de l'antennes

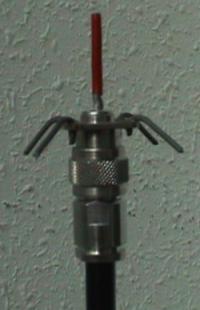

L'antenne montée sur un câble RJ-213 et sur le connecteur de type N- COUTS Pour ce type d'antennes omnidirectionnelle le cout s'elevent à environ 5 € elle se fera tres discrette dans les lieucxpublics tel que les aeroports , hopiteaux etc.. Bientôt d'autre antennes dont la fameuse Ricorer et la pringles et surtout n'oubliez pas le forum wifi Contact mail PFAU Sébastien cliqué ci-dessous |
)
)
)
)
)
