wireless.gumph.org - Easy Homemade 2.4Ghz Omni Antenna

Antennes 2.4Ghz Omnidirectionelle

cavant toute chose je tiens a précisier que j'ai capter ce tuteaurial sur un site anglais donc la trad n'est pas 100% top

guide point par point facile va faire une antenne sans fil faite à la maison, pour une fraction du coût d'antenne commerciale. Les utilisations des parties aisément disponibles et n'exigent aucun outil de spécialiste ou connaissance. Ou dans le dégénéré parlent - une conception de dipôle colinear omnidirectionnelle faite à la maison diy appropriée pour 802.11 matériel compatible wifi avec le connecteur d'antenne externe.

Introduction

La plupart des conceptions sur le tissu(web) pour 2.4GHz omni l'antenne semblent impliquer le tuyau de cuivre et le câble de lmr-400, aucun n'est aisément disponible à moi. J'ai alors trouvé un exhorté conçoivent seulement pour 444Mhz qui était basé sur la même idée. Le seul câble raisonnable sur lequel je pourrais obtenir mes mains était RG-213 de Maplin. En pesant(mesurant) le 444Mhz conçoivent jusqu'à 2.4Ghz et utilisant RG-213 j'ai pensé que j'essaierais. Pour arriver de 6db tirent profit de l'antenne, il aurait besoin de 8 secteurs, avec une section de vague 1/4 en haut et une avance(un plomb) de mouche avec le N-connecteur au fond(bas). Il devrait prendre environ 2-3 heures de construire une antenne utilisant cette conception, mais ne s'inquiéter pas s'il prend plus long, vous deviendrez plus rapides, d'autant plus que vous devez seulement faire le gabarit une fois.

fig1

fig2

.La plupart des conceptions avaient des aimants toroid ou un decoupler sur l'avance(le plomb) de mouche de l'antenne. Cependant l'emplacement du decoupler semble différent dans chaque conception et quelques conceptions ont cité une longueur decoupler de longueur d'ondes 1/4, d'autres étaient!/4 temps de longueur d'ondes le facteur de vitesse du tube decoupler (tube de cuivre cité à 0.95). J'ai essayé la plupart des emplacements et peux annoncer que sans kit de mise à l'épreuve approprié je ne peux voir aucune différence dans le Signal à la proportion Sonore entre l'ayant d'un decoupler et non. J'ai décidé de pas me donner la peine comme il a simplifié la conception. Si quelqu'un sait(connaît) une bonne raison pourquoi vous devez avoir un decoupler alors j'aimerais savoir(connaître) (particulièrement si vous savez(connaissez) où cela devrait être exactement). Si vous voulez ajouter un decoupler, faites s'il vous plaît, j'ai trouvé l'utilisation 15mm ou 22mm le tube de cuivre et un 15mm ou 22mm l'arrêt de fin a fait une bonne conception, ayant juste besoin d'être soudé ensemble pour faire la longueur juste et un trou foré dans la fin de l'arrêt de fin adapter le câble

fig3

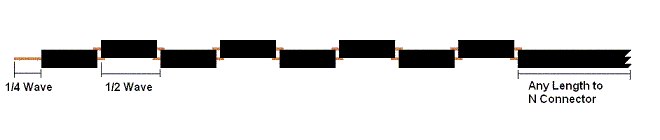

.Chaque secteur de l'antenne doit être une longueur d'ondes 1/2 longtemps multipliée par le facteur de vitesse du câble. Le facteur de vitesse de RG-213 est 0.66. Si vous décidez d'utiliser le câble différent (comme LMR-400) alors vous devez obtenir le facteur de vitesse de ce câble (qui sera différent) et recalculera toutes les dimensions.

                          V * C    0.66 * 299792458
        longueur d'ondes 1/2 =------=----------------= 0.0405m = 40.5mm
                          2 * F     2 * 2441000000

         V = facteur de Vitesse de RG213 = 0.66
         C = vitesse de la lumière = 299792458
         F = Fréquence de Signal = 2441000000 (milieu de point de 2.4Ghz gamme)

L'élément de vague 1/4 n'est pas ajusté par le facteur de Vitesse, comme il est dans l'ouvert, donc met au point à juste 31mm longtemps l'octroi d'une longueur d'antenne totale de 355mm + l'avance(le plomb) de mouche. (Des Remerciements à Oscar pour me le corriger de.)

Obtention des parties

Toutes les parties sont disponibles à bon marché de l'un ou l'autre Maplin et n'importe quel magasin diy.

1m RG-213U câble (disponible par le mètre de Maplin). C'est assez pour 2 antenne. Achetez plus pour n'importe quelle longueur flylead que vous voulez.
N des connecteurs, Selon ce que vous voulez unir(connecter) à, utilisez connecteurs masculins ou féminins et intégré ou la cloison. Souvenez-vous des connecteurs intégrés doivent adapter 10mm le diamètre RG-213 le câble
20mm pvc le conduit (disponible de n'importe quel magasin(dépôt) de diy) A un 20mm à l'intérieur du diamètre et 22mm à l'extérieur.
22mm les agrafes de pipe (comment vous voulez monter l'antenne), des agrafes de pipe font facile de monter et non monter, ou utiliser les parenthèses de conduit appropriées (mais ils semblent un peu chers).

Vous n'avez pas besoin d'outils spéciaux

Règle(Autorité) de millimètre à mesure!
Scie à métaux junior
Couteau de Stanley
Tenailles
La norme soudant fer (n'a pas besoin d'un lourd devoir un) et soude
Des coupes(diminutions) de bois pour faire un gabarit pour faciliter la soudure
Le banc ou le vice pour tenir le câble tandis que vous le coupez

Coupez les pièces

Après beaucoup de procès(d'essai) et erreur, j'ai constaté que la voie la plus propre de couper le câble est en réalité avec une scie à métaux junior. Il donne une fin beaucoup plus propre que wirecutters. Chaque secteur consiste en longueur courte en câble de RG-213, avec le coeur central tenant chaque fin.

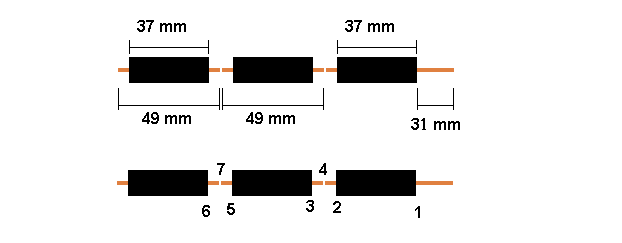

fig5 fig4

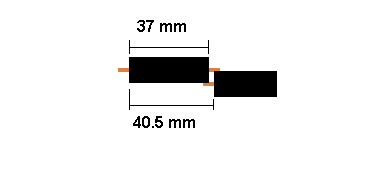

.En construisant l'antenne, la longueur exacte de chaque morceau de RG-213 n'est pas qu'important, c'est la longueur complète de chaque secteur qui compte. J'ai constaté que la réduction du câble à 37mm avec 6mm de coeur tenant chaque fin, fait assez de chevauchement facilement souder les segments ensemble. Si vous permettez 1mm pour la largeur de la scie à métaux en coupant les secteurs à part, cela signifie que vous avez besoin 37 +6 +6 +1 = 50mm de câble pour chaque fabrication de secteur 8sectors + 1/4wave la section vient à 420 millimètres de câble pour l'antenne + le câble pour l'avance(le plomb) de mouche.

La meilleure voie de couper chaque secteur est de faire les coupes(diminutions) où chaque fin de la section engainée du secteur sera, avant la fabrication de la coupe(diminution) entre chaque secteur. L'image ci-dessous montre les 3 premières sections de l'antenne et la section de vague 1/4, montrant l'ordre que les coupes(diminutions) devraient être faites.

fig5

La meilleure façon de faire les coupes(diminutions) est de les désigner sur le câble d'abord. En sciant le câble il a un tendancy pour déformer et se plier, donc sciant légèrement autour de la gaine extérieure d'abord, mais ne coupant pas par, les aides donnent un guide à la réduction pour réel. J'utilise la scie à métaux junior à a doucement vu autour de la gaine de câble faire la marque pour chaque section.

fig6

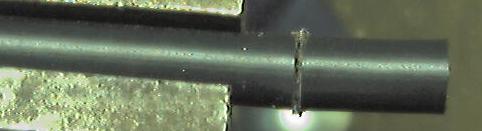

La première marque sera à 31mm de la fin, qui est pour la section de vague 1/4 en haut. Une fois que vous avez fait la marque, il est temps de couper autour du câble. Vous voulez couper par la gaine, la protection et juste dans l'isolation centrale, mais pas dans les fils centraux de cuivre. Vous pouvez avoir besoin de la pratique un peu d'abord, mais vous devriez être capables de vous sentir comme vous coupez par la protection dans l'isolation centrale. En laissant(quittant) l'abondance de section engainée l'un ou l'autre côté des coupes(diminutions), la protection reste en place quand étant coupé.

fig7

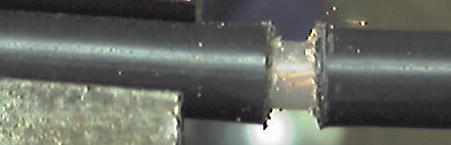

Maintenant avec des tenailles, tordent doucement de la fin 31mm de gaine et la protection

fig8

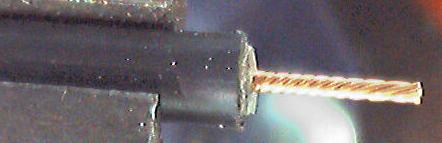

Cela devrait laisser(quitter) l'isolant cenral exposé. L'utilisation du couteau de Stanley marque des points autour par l'isolant central, mais non trop durement, ou vous couperez le câble central. Maintenant torsion de l'isolation. Vous devriez être capables de voir la torsion dans le câble central par l'isolation, qui vous montrera que la façon de tordre de l'isolation, aboutissant au coeur central tordant plus fermement

fig9

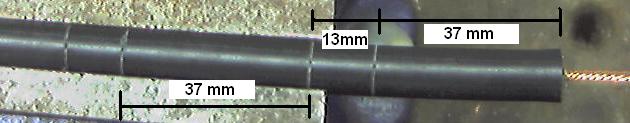

La marque suivante est 37mm en bas (68mm de la fin du câble) et est la coupe(diminution) pendant d'autre fin de la section engainée du secteur supérieur. La marque suivante est 13mm en bas (consiste en 6mm le coeur de chaque secteur et 1mm pour la coupe(diminution) entre des secteurs) (81mm de la fin) et est le sommet de la section engainée du secteur secondaire. La marque suivante est 37mm en bas, alors 13mm, alors 37mm, et cetera et ainsi de suite jusqu'à ce que vous ayez chacune des sections engainées désignées. .

fig10

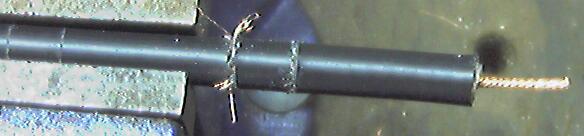

Vous pouvez maintenant commencer à faire les coupes(diminutions), souvenant à seulement coupé par la gaine, protégeant et juste dans l'isolation centrale. Faites d'abord la coupe(diminution) à 37mm en bas, alors la coupe(diminution) suivante un nouveau 13mm en bas. Vous pouvez constater qu'un peu de protection retire quand vous faites cette coupe(diminution), comme le 13mm la longueur de gaine ne peut pas se tenir le protégeant assez serré. Ne vous inquiétez pas, il n'importe pas.

fig11

Maintenant vous êtes prêts à couper le secteur supérieur du câble. Vous voulez couper par le câble entier au milieu du point des deux coupes(diminutions) que vous venez de faire, qui est environ 43.5 millimètres de la fin de la gaine, ou 74.5 millimètres de la fin du câble. Voir la position 4 dans le diagramme ci-dessus. A juste vu soigneusement la voie entière par le câble..

fig12

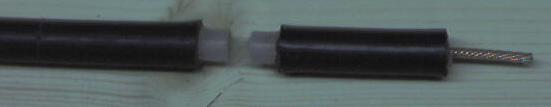

Maintenant vous pouvez ôter la gaine et protégeant de la chaque fin.

fig13

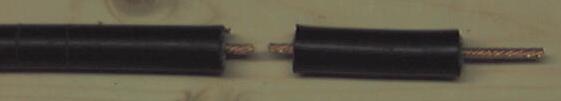

Maintenant le score autour de l'isolation comme vous avez fait auparavant, étant prudents de ne pas couper le câble central

fig14

Continuez maintenant à faire des coupes(diminutions) 37mm en bas de la fin de la gaine et ensuite 13mm plus loin en bas (50mm de la fin de la gaine) et couper ensuite par le câble au milieu des deux coupes(diminutions). Un autre secteur fait. Vous aurez besoin de huit secteurs l'en somme. Faites les mêmes coupes(diminutions) comme d'habitude pour le huitième secteur comme il fera le sommet du flylead aussi. Maintenant vous avez tous les huit secteurs vous devez vérifier autour de la fin de chaque secteur pour vous assurer qu'aucune de la protection ne touche le câble central, comme des reliures étranges(impaires) peuvent être laissées(quittées).t.

fig15

Maintenant vous devez faire V doux la coupe(diminution) formée avec le couteau de Stanley, à chaque fin des secteurs, exposer la protection, qui est où le coeur central du secteur suivant sera soudé

fig16

Assurez-vous que les coupes(diminutions) de V à chaque fin du secteur s'alignent, othwise, quand vous venez pour souder l'antenne ensemble, tout cela sera tordu tout autour. Une fois que vous avez tous les huit secteurs finis, son temps pour les réunir.

Construisez un Gabarit

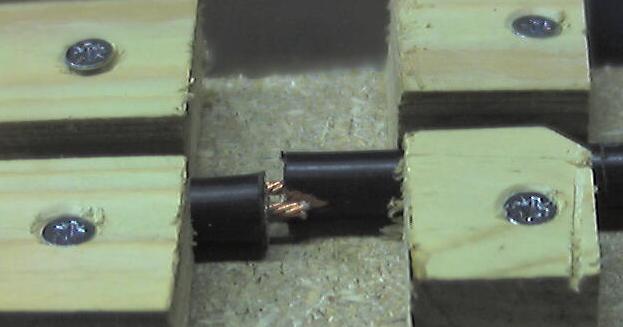

Si vous n'avez pas d'aide pratique pour assurer l'union des secteurs, donc vous trouverez plus facile de faire un petit gabarit d'offcuts de bois, assurer l'union des secteurs comme vous les soudez. Les attaches du côté droit du besoin d'images d'être pas plus que 30mm longtemps. Le conseil de base du gabarit, doit s'étendre d'au droit assez longtemps pour prendre la longueur entière de l'antenne achevée, comme il devra le soutenir pendant la soudure, comme l'antenne n'est pas assez rigide pour se soutenir..

fig17

Ne faites pas les attaches trop serrées, comme vous devez être capables de facilement soulever le câble après qu'il a été soudé..

fig6

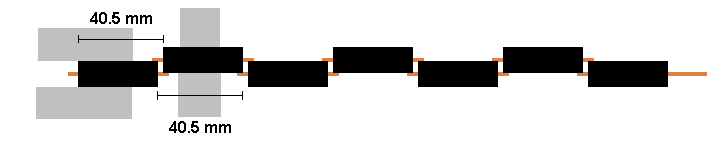

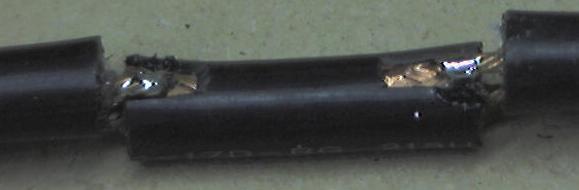

Quand vous êtes readly pour souder les secteurs ensemble, vous devez faire attention, que chaque secteur est correctement espacé. La longueur complète de chaque secteur doit être 40.5mm, la mesure d'une fin de la protection du secteur vous ajoutez, à la même fin sur le secteur suivant et faites glisser les secteurs ensemble/à part jusqu'à ce que la distance soit 40.5 millimètres. L'essai de l'obtenir aussi précis comme vous pouvez, comme il affecte la direction l'antenne transmet dans si vous l'obtenez mal. Il devrait y avoir un petit 3mm le trou(vide) entre les gaines de chaque secteur.

fig18

fig19

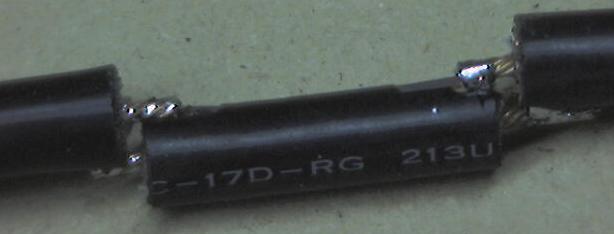

Une fois que vous avez soudé chaque secteur ensemble, le soulevez, le rendez et le déplacez en bas l'attache prête pour le secteur suivant. Cela aboutit à une antenne droite agréable. En soudant, rappelez-vous chauffer tant protection que le coeur pour que les courses se soudant sans à-coup et fixe-les ensemble.

Une fois complet, d'essai le câble avec un bulbe(une ampoule) et une batterie(pile) ou un multimètre. Le centre de l'avance(du plomb) de mouche devrait former un circuit à la section de vague 1/4 et la protection(le bouclier) du flylead à la protection(au bouclier) de la section supérieure. Évaluez maintenant qu'il n'y a aucun rapport(connexions) croisé(traversé), en assurant il n'y a aucun circuit entre le centre du flylead et la protection du secteur supérieur et aucun circuit entre la section de vague 1/4 et la protection du flylead.

Fixez maintenant le connecteur N de votre choix sur la fin de l'avance(du plomb) de mouche. Le type de connecteur que vous utilisez dépend sur ce que vous voulez unir(connecter) à. J'utilise des connecteurs intégrés, mais vous pourriez utiliser n'importe quel connecteur que vous aimez. Faites glisser l'antenne dans une longueur de conduiting. Il devrait être un confortable convenable, vous pouvez le devoir doucement introduire délicatement. Constatez maintenant qu'une vieille boisson non-alcoolisée embouteille le sommet et le passe sur la fin supérieure de l'antenne. Voila une antenne complète! La garantie de l'antenne dans le conduit est la meilleure gauche jusqu'à ce que vous soyez prêts à le monter quelque part. Vous pouvez couper 5cm des fentes dans le fond(bas) si le conduit et utiliser une attache de jubilé pour saisir le flylead, ou forer un trou par le conduit et utiliser un lien(une cravate) de câble pour tenir l'avance(le plomb) de mouche, ou utiliser un connecteur de support de cloison sur un chapeau botle et le coller au fond(bas) du conduit, ou coller le flylead en place..

Mise à l'épreuve

Je supposerai que vous connectez l'antenne à une carte sans fil dans un ordinateur portable et unissez(connectez) à un accesspoint quelque part. Vous devrez à un signal au mètre sonore examiner la force de signal. La plupart des cartes wifi viennent avec le logiciel qui le fait. Maintenant son temps pour évaluer que l'antenne travaille en réalité . Cela peut être plus dur que cela des sons, comme à moins que vous ne puissiez enlever l'antenne existante de la carte ou de l'AP, vous ne pouvez pas dire qu'il utilise votre nouvelle antenne faite à la maison. Bien l'enveloppement de l'antenne existante complètement dans 6-8 couches de papier alu, a une réduction dramatique(spectaculaire) sur la force de signal, connecter maintenant l'antenne et le signal devrait retourner en haut. Rappelez-vous que l'antenne omni fait sortir le signal horizontalement, ne l'évaluez pas donc de la pièce(chambre) au-dessous de votre point d'accès. On espère que vous devriez voir que votre nouvelle antenne travaille en réalité . Il y a trois façons d'évaluer le gain de la nouvelle antenne

Analyseur de spectre d'utilisation dans un laboratoire de radio professionnel
Comparez le gain de votre nouvelle antenne, au gain d'une antenne connue (Pas la carte pcmcia)
Effectuez un essai de gamme empirique avec votre nouvelle antenne

Si vous avez l'accès à un analyseur de spectre j'aimerais savoir(connaître) vos découvertes. Si vous avez omni existant ou une antenne yagi, donc vous pouvez comparer les lectures snr entre la deux antenne. Rappelez-vous faire l'extérieur d'essai, comme les rebonds du signal de murs peuvent vraiment donner des résultats étranges(impairs). Essayez d'être debout aussi loin de l'antenne comme possible en faisant l'essai, comme déplaçant même près de cela peut changer les résultats beaucoup. Placez la deux antenne en même place pour l'essai. N'essayez pas et comparez le snr de votre nouvelle antenne à celui de la carte sans fil dans votre ordinateur portable, comme juste en tournant l'ordinateur portable autour, ou le soulevant en haut, ou le tenant, peut dramatiquement(radicalement) changer le snr. Essayez-le et voir ce que je veux dire. Si vous n'avez pas une autre antenne, errez donc en bas votre rue jusqu'à ce que vous soyez hors de portée. Errez maintenant en arrière vers votre AP et attendez l'ordinateur portable au carillon qu'il a fait un rapport(une connexion). Notez à quelle distance de la maison vous êtes. Essayez-le de nouveau, avec l'ordinateur portable connecté à la nouvelle antenne. Rappelez-vous tenir l'antenne verticale. J'ai trouvé le transport eux dans un sac avec l'antenne sortant les travaux supérieurs bien. L'essai de ne pas tenir l'antenne, comme cela changera le snr. Vous devriez maintenant être capables de prendre votre AP de deux fois comme loin, assumant il n'y a aucun nouvel obstacle massif.

Si vous essayez à la fabrication de cette antenne et l'obtenez le travail, me laissez tomber un email (l'adresse au fond(bas) de page) et faites-moi savoir comment vous avez trouvé la construction(le bâtiment) cela, si vous avez trouvé une voie plus simple et ... pour être ... honnête combien de temps il a pris.

Problèmes

Si vous constatez que l'antenne ne travaille pas, essayez donc de l'incliner vers l'AP, comme si les dimensions sont fausses, il a tendance à envoyer le signal orienté dans un cône ci-dessus et ci-dessous l'horizontal au lieu d'horizontalement. Si c'est le cas, vérifiez les dimensions. S'il ne travaille pas toujours, le contrôle(chèque) double que les secteurs sont connectés ok et il n'y a aucun rapport(connexions) croisé(traversé). Si tout échouent autrement s'assurent que vous ne le connectez pas à un 60ft l'avance(le plomb) de mouche comme cela réduira le gain beaucoup.

Déni

Je devrais désigner maintenant que je ne prétends pas que la susdite conception est convenable pour n'importe quel but et n'accepter pas de responsabilité pour l'utilisation de la conception, ou d'antenne basée sur cette conception. Si vous voulez construire une antenne utilisant cette conception, donc vous êtes responsables d'assurer qu'il ne contrevienne pas à de lois où vous êtes et est compatible avec n'importe quel matériel auquel vous le connectez. Si dans le doute, achetez une antenne commerciale.
