Réglage d'un
plateau cyclique à 120°
pour toutes marques de radios
Cette procédure vous
donnera une machine aussi stable en
120° qu’en mixage mécanique et bien qu'elle n'évite pas aux débutants les célèbres ‘’sauts de
grenouilles’’, la progression sera bien plus rapide que s'il fallait en plus
corriger les écarts de cap d’un plateau cyclique qui mélange les fonctions roll ou nick
quand on déplace le manche de pas.
Avant de commencer, il est important de savoir
comment fonctionne sa radio pour arriver au résultat recherché. Etudiez bien
la notice et si besoin, rapprochez-vous d’un
collègue qui connaît bien la radio pour programmer et exploiter les capacités
du software.
1
Fixation des servos :
Pour les châssis non
percés, procédez tel que décrit en : A+B+C
Pour
les châssis percés d’origine : allez à C
A )
[photo 1] Placez le servo à l’extrémité du
logement en faisant une boucle avec le câble du servo en aller-retour et
marquez au crayon les quatre points de perçage et faites de même pour les deux
autres.
1
B
) Alignez
et corrigez le centrage des quatre points de perçage des trois servos avant de
les pointer. Il faut qu’ils soient tous à la même hauteur. Percez avec un
foret de 1,8 mm.
C )
Fixez les servos.
2
Mise à niveau des palonniers de servos :
Préparez l’émetteur avec
le manche de pas au
milieu, trims à 0%, dual rate à
100%, courbe de pas définie en 3 points, à 100% aux extrémités et 0% au
milieu.
Montez les boules à chapes à 19 mm du centre sur
des palonniers renforcés (toutes les marques en ont)
Placez les palonniers perpendiculairement aux
servos, le plus proche possible de l’horizontale, si le palonnier est trop décalé,
retournez-le de 180°. Pour
parfaire l’alignement, prenez une réglette et mesurez la distance entre la
boule et un point supérieur du châssis.
Corrigez, dans subtrim, l’horizontale des trois palonniers
avec maxi + ou - 5%, cette phase est importante, ils doivent se situer à la même
hauteur.
[photo 2] Placez la cale de distance sur le palier
supérieur puis posez le plateau cyclique sur la cale. La hauteur de cette cale
doit permettre le positionnement du plateau cyclique au centre de la course
totale disponible sur l’arbre rotor et autoriser au moins une valeur de +12°
et –12° sans buter aux extrémités.
Nous ne tenons pas compte ici du déplacement
cyclique roll et nick que nous verrons plus loin.
2
3
Mise en place des tringles de commandes :
[photo
3] La longueur exacte des tringles est auto-définie par la cale et non par
une quelconque valeur donnée dans une notice de montage.
Fixez
en premier la tringle de nick et ensuite les tringles de roll en les coudant
pour obtenir une inclinaison parallèle à la tringle de nick.
3
4 Réglage du déplacement du plateau cyclique,
il est impératif que le plateau reste
parallèle au palier supérieur sur toute sa course.

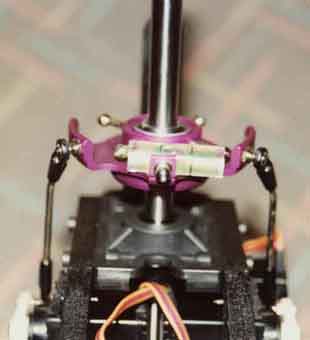

[photo 4] Retirez la cale de distance et placez un
niveau à bulle sur le plateau cyclique dans le sens roll et repérez la
position de la bulle. A partir d’ici, l’hélicoptère ne doit plus être
déplacé jusqu’à la fin du réglage.
Mettez le manche de pas au maximum et corrigez le
niveau à bulle pour qu’il soit positionné de la même manière qu’au
centre en réduisant la fin de course du servo qui a la course la plus élevée.
Mettez le manche de pas au minimum et procédez de la
même manière.
4
[photo
5] Placez maintenant le niveau à bulle sur le plateau cyclique dans le sens
nick et répétez l'opération décrite au paragraphe précédent.
5
OUF
! Le plus
gros est réalisé.
Maintenant,
vérifiez que le plateau
cyclique reste parallèle au palier supérieur, entre les extrémités de la
course et le
centre, sur le plan longitudinal
en plaçant le niveau à bulle sur le plateau cyclique
dans le sens nick [photo 5]
Mettez le manche de pas au maximum et déplacez-le cran par cran jusqu’au pas minimum en observant le niveau à bulle ; s’il ne bouge pas, à l'exception d'un ''clic'' de servo avant un autre, ce réglage est terminé.
Si le niveau à bulle
se déplace entre le centre de la course et les extrémités, activez flare
avec le maximum de points de courbe pour régler ces décalages. Corrigez la valeur du point de la courbe flare, en l'augmentant
ou en la réduisant, pour aligner le niveau à bulle à l'endroit du décalage.
Voilà, le plateau cyclique se déplace de +12° à –12° sans distorsions
d’ordre cyclique. Le moment est venu de monter la tête de rotor.
A l’heure du choix, chacun est
libre. Pourtant, j’insiste, le réglage
se fait à 0°
sur toutes les fonctions avec le manche de pas au milieu puis, plus
loin, nous verrons comment obtenir un stationnaire avec le manche de pas au milieu.
[voir croquis] Montez le wash-out et son guide puis la tête sur l’axe rotor, placez les portes pales dans l’axe de la machine, avant - arrière.
Positionnez le guide de wash-out de sorte que les
quatre boules internes du plateau cyclique soient à 90° et serrez le guide.
Pour
la suite, j’utilise une cale d’incidence de pas et un niveau à bulle pour
barre de bell, ce qui permet de s’assurer que la barre
de bell est à l’horizontale pour
une lecture correcte des valeurs de pas, sachant que le plan de travail sur lequel est posé
l’hélico doit être aussi horizontal que possible.
IMPORTANT :
pour tous les réglages qui suivent, la barre de bell doit être à l’horizontale lors de la lecture des valeurs.
Montez
une pale, branchez la radio et le récepteur puis mettez le manche de pas au
milieu.
Mettez
la tringle de pas à la bonne longueur pour avoir 0° de pas sur la pale et faites en sorte que la deuxième tringle de pas
soit à la même
longueur que la première.
Mettez
les bras du wash-out ainsi que les leviers de commandes de la barre de bell à
l’horizontale puis raccordez-les entre eux avec les tringles.
Raccordez
les palonniers des portes-palles à la barre de bell.
Maintenant
que la tête de rotor est réglée à 0°
avec le manche de pas au milieu, le reste est très simple à
faire.
Dans la courbe, diminuez les fins de courses de pas selon vos habitudes ; elles devraient se situer entre 70 et 80% pour 8,5 à 10°.
Si vous souhaitez un stationnaire avec le manche de pas au milieu, augmentez le point central de la courbe de pas jusqu'à obtenir la valeur de pas nécessaire. (des radios utilisent la fonction pitch M ou pitch hover entre pitch H et L)
IMPORTANT:
pour la suite des réglages, le pas
doit être à 0°
et la barre de bell à l’horizontale pour la lecture des valeurs.
Préparez la cale d’incidence de pas à 6°, la
mettre sur une pale et placez cette pale dans le sens de la machine (avant –
arrière).
Manche
de roll en butée, ajustez les courses dans
dual rate pour aligner
la cale d’incidence et la barre
de bell afin d’obtenir un ordre cyclique de 6°, pour
nick, donnez les mêmes valeurs de courses que celle de roll.
Ainsi réglée, votre machine peut
passer toutes les figures d’acrobatie ou de 3D. De fait, il est clair que pour
faire du stationnaire ou pour débuter, ces courses ne sont que peu raisonnables,
réduisez-les de 40 à 50% pour trouver des sensations qui
vous conviennent.
Voilà qui confirme le vieux dicton Gaulois : ‘’qui peut le
plus, peut le moins‘’
NOTA
: si vous n’arrivez pas à obtenir simultanément 10° de pas
et 6° de cyclique sans ‘’saturer’’ le déplacement des servos,
le problème n’est pas lié aux servos mais à un plateau cyclique de trop petit
diamètre qu’il suffit de remplacer par celui de Vario nommé 3D et parfaitement
compatible avec les systèmes Heim, Mikado etc...
Vous obtiendrez +12° et
-12° de pas tout en ayant facilement 7° de roll et nick et là, éternuer
près des manches revient à exécuter un flip avec sa machine.
Lors du montage de ce plateau, les
valeurs de réglages citées plus haut sont trop élevées, il vous faudra
plutôt utiliser celles-ci :
Course de pas
identique. (un plateau de plus
grand diamètre n’augmente que les valeurs cycliques)
Courses de roll et nick réduites
de 20% dans dual rate. Utilisez
la cale d'incidence de pas réglée à 6°, comme décrit plus haut, pour vous
en assurer.
En clair, même en auto-rotation avec + et – 12° de pas additionné de 6 à 7° de débattement cyclique, il ne saurait être question de ‘’saturation’’ des servos.
